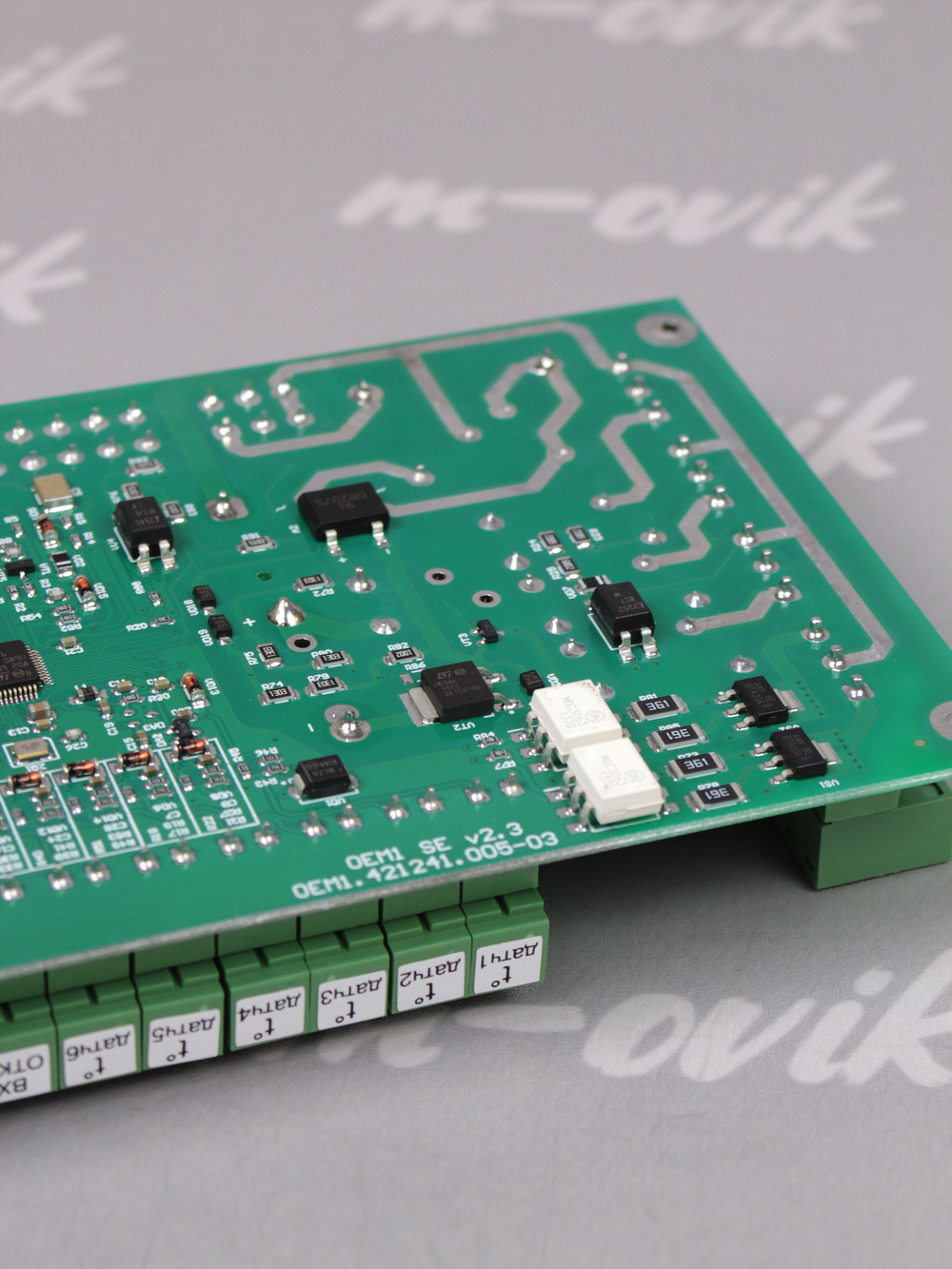

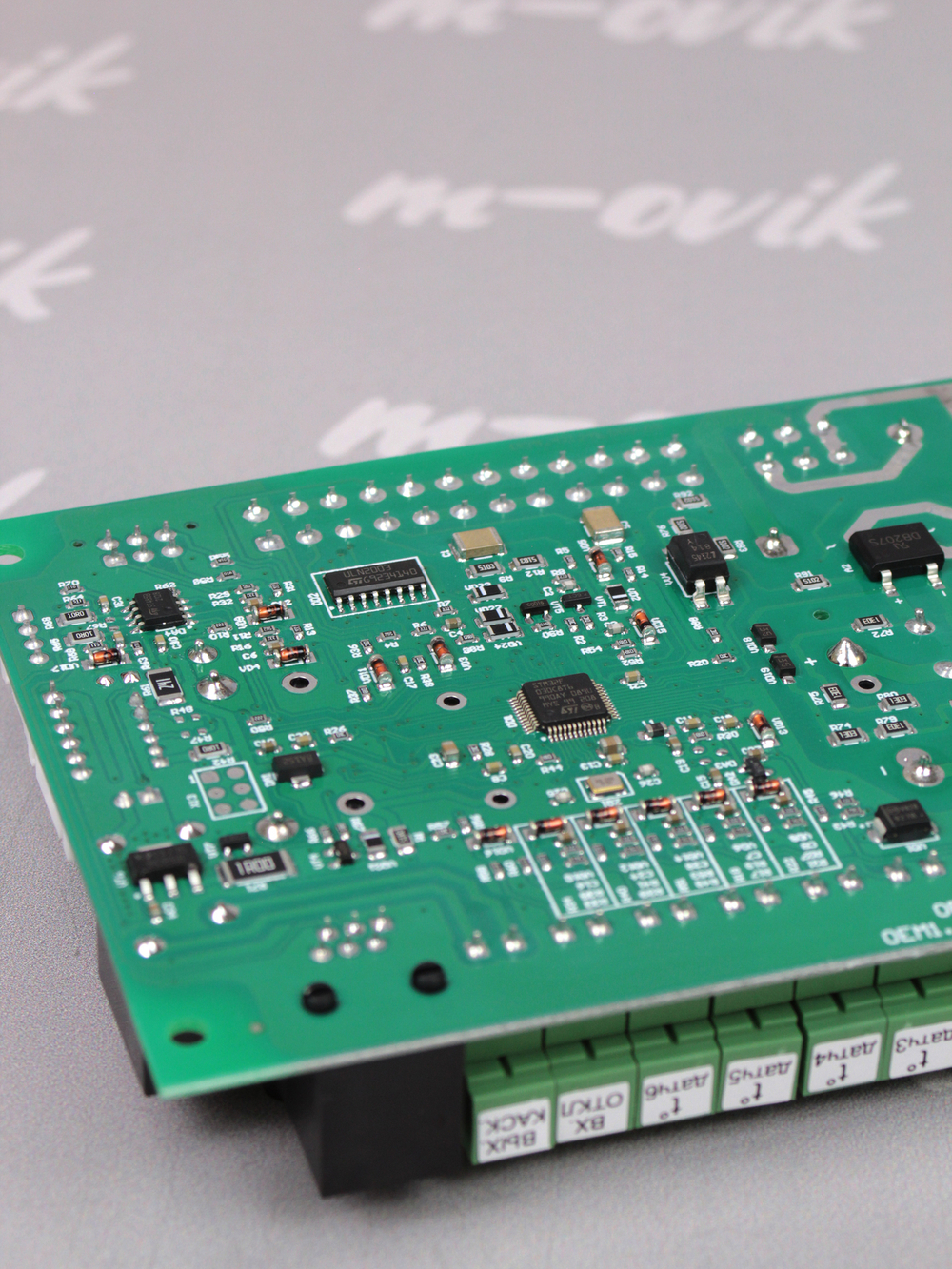

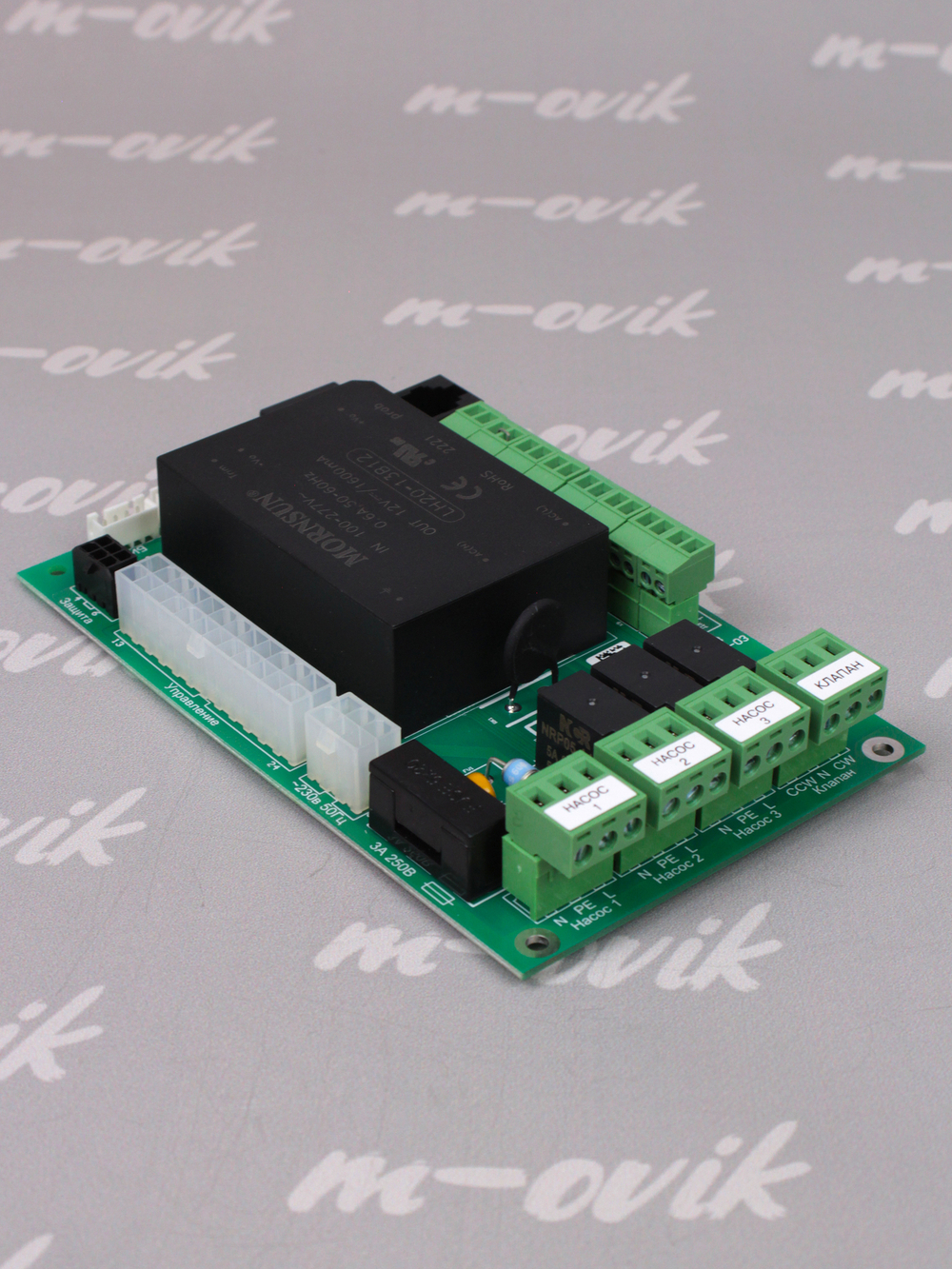

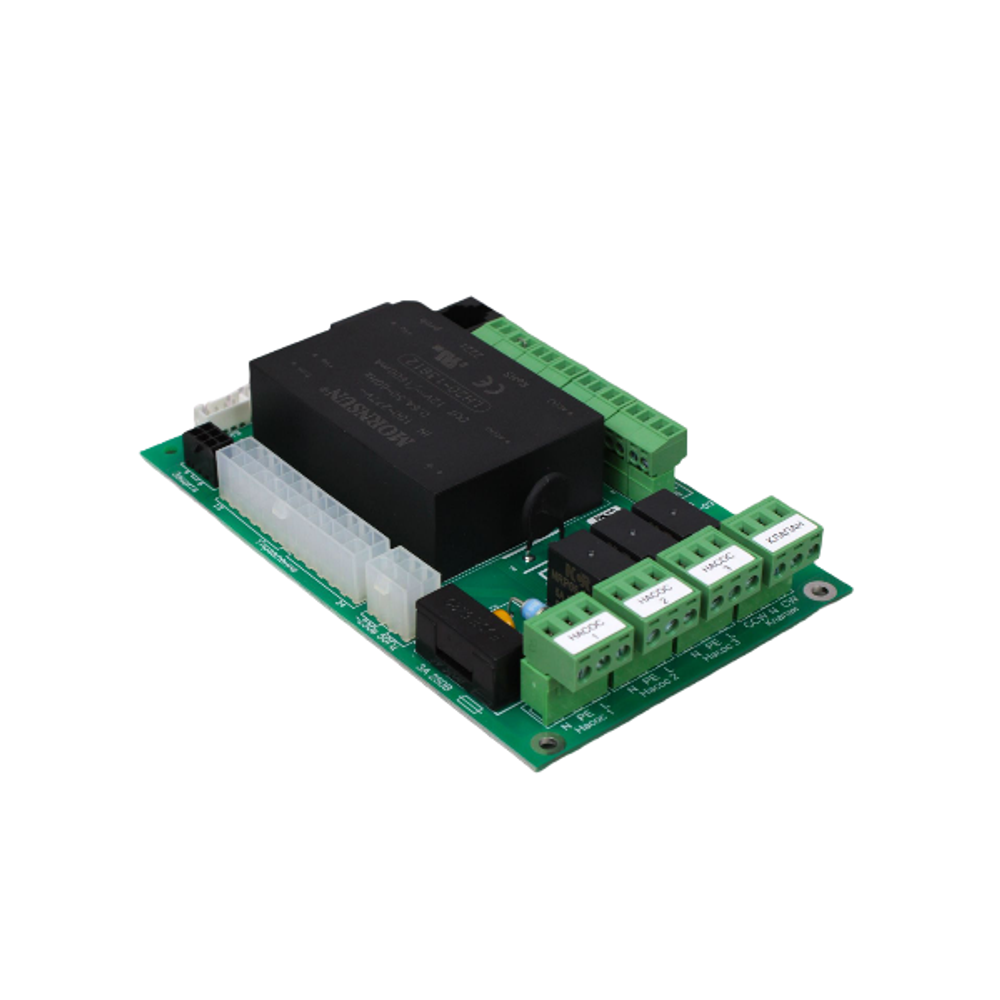

Зап.часть ZOTA Блок управления БУ Smart SE V2 (комплект для Smart)
► НАЗНАЧЕНИЕ
Блок управления Smart SE V2 — это центральный модуль, обеспечивающий работу электрических котлов ZOTA серий Smart, Smart SE, MK-S и Solid. Он отвечает за управление ступенями мощности, температурой теплоносителя и воздуха, работой насосов и трёхходового клапана, обработку сигналов датчиков и реализацию защитных функций. Контроллер обеспечивает точную и стабильную работу котла и корректное отображение параметров на дисплее.
► ХАРАКТЕРИСТИКИ
• Напряжение питания управляющей части: 12 V DC (импульсный блок питания Mornsun LH20-13B12)
• Управление ступенями мощности: до 3 каналов
• Поддержка датчиков: теплоноситель, воздух, теплоаккумулятор, уличный датчик
• Управление насосами отопления и ГВС
• Управление трёхходовым клапаном
• Погодозависимое регулирование
• Разъём MicroSD для обновления ПО
• Совместимость с модулями GSM/GPRS или LAN (при наличии в комплектации котла)
► КУДА ПОДХОДИТ (ПОЛНЫЙ ПЕРЕЧЕНЬ ПО ПАСПОРТАМ)
Блок управления BU4033300007 применяется в электрических котлах ZOTA:
• Smart SE — диапазон мощностей 4,5–36 кВт;
• Smart (до и после 2020 года) — 4,5–36 кВт;
• MK-S (все модификации до/после 2020 года) — 4,5–36 кВт;
• Solid — 6–30 кВт.
Совместимость обеспечивается переходными жгутами и адаптерами, входящими в комплект поставки.
► КОМПЛЕКТАЦИЯ
• Блок управления Smart SE V2
• Переходные жгуты для моделей Smart старого поколения
• Адаптер для серии Solid
• Переходной разъём для MK-S ранних выпусков
• Провод заземления
• Соединительные штекеры
• Инструкция по подключению для всех серий котлов
► ОСОБЕННОСТИ КОНСТРУКЦИИ
В составе блока применяется импульсный источник питания 12 V, обеспечивающий стабильную работу контроллера и всех датчиков. Модуль поддерживает управление ступенями мощности, погодозависимый режим, работу двух насосов, управление контуром ГВС и настройку рабочих параметров системы. Отдельные входы для датчиков позволяют гибко регулировать температуру теплоносителя, воздуха в помещении, теплоаккумулятора и уличного контура.
► ВЗАИМОСВЯЗЬ С ДРУГИМИ МОДУЛЯМИ
Блок взаимодействует с силовой частью котла, насосами, трёхходовым клапаном, датчиками температуры и элементами защиты. Он обеспечивает корректную работу алгоритмов безопасности: отключение при перегреве, отсутствии циркуляции, обрыве датчиков или других нештатных ситуациях.
► ПРОИЗВОДИТЕЛЬ
ZOTA, ООО «Красноярскэнергокомплект», Россия.
